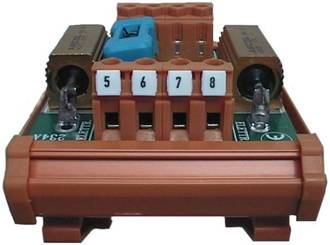

Gse 234A |

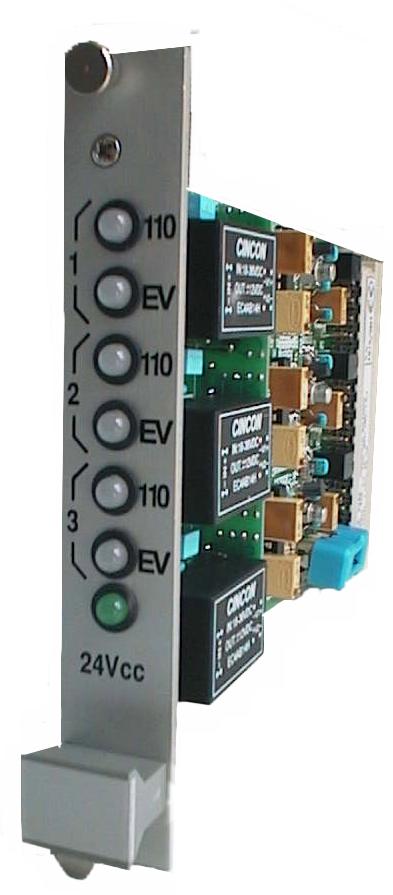

DESCRIZIONE FUNZIONE: la scheda GSE La sua funzione è quella di verificare in
modo continuo l’integrità di 3 solenoidi completamente indipendenti.
L’isolamento galvanico è di 2000 VRMS fra elettronica e campo. Essa è costituita da 3 circuiti identici,
ognuno con alimentazione propria, segnalazioni di allarme
sul frontalino per l’alimentazione e lo stato del solenoide. È disponibile un
contatto SPDT di anomalia libero da tensione. Ciascun circuito controlla la corrente del
solenoide e di conseguenza la sua resistenza, sia in
presenza di comando, che in assenza. Tale controllo viene
effettuato compensando eventuali variazioni di tensione dell’alimentazione
del solenoide. Le soglie di corrente minima e di corrente
massima solenoide sono regolabili da trimmer interni alla schema. Lo schema di connessione è riportato sul Dis. N. 5938 Fg. 2 |
|
Come si può notare dallo schema |
|
|
SEGNALAZIONI OTTICHE |
|||||||||
SOLENOIDE 1 |
|||||||||
|
LED 1 |
|
Acceso VERDE |
|
Alimentazione solen. |
|
NORMALE |
||
|
LED 1 |
|
Accesso ROSSO |
|
Alimentazione solen. |
|
FUORI LIMITE |
||
|
|
|
|
|
|
|
|
||
|
LED 2 |
|
Acceso VERDE |
|
Corrente solenoide |
|
NORMALE |
||
|
LED 2 |
|
Acceso ROSSO |
|
Corrente solenoide |
|
FUORI LIMITE |
||
SOLENOIDE 2 |
|||||||||
|
LED 1 |
|
Acceso VERDE |
|
Alimentazione solen. |
|
NORMALE |
||
|
LED 1 |
|
Acceso ROSSO |
|
Alimentazione solen. |
|
FUORI LIMITE |
||
|
|
|
|
|
|
|
|
||
|
LED 2 |
|
Acceso VERDE |
|
Corrente solenoide |
|
NORMALE |
||
|
LED 2 |
|
Acceso ROSSO |
|
Corrente solenoide |
|
FUORI LIMITE |
||
SOLENOIDE 3 |
|||||||||
|
LED 1 |
|
Acceso VERDE |
|
Alimentazione solen. |
|
NORMALE |
||
|
LED 1 |
|
Acceso ROSSO |
|
Alimentazione solen. |
|
FUORI LIMITE |
||
|
|
|
|
|
|
|
|
||
|
LED 2 |
|
Acceso VERDE |
|
Corrente solenoide |
|
NORMALE |
||
|
LED 2 |
|
Acceso ROSSO |
|
Corrente solenoide |
|
FUORI LIMITE |
||
ALIM. 24 V |
|||||||||
|
LED ACCESO |
|
PRESENZA 24V |
|
|
||||
|
LED SPENTO |
|
ASSENZA 24V |
|
|
||||
SEGNALAZIONI A DISTANZA |
|
Ciascun circuito è dotato di: |
|
|
Contatto SPDT libero da tensione con relè normalmente eccitato, l’anomalia alimentazione solenoide o l’anomalia solenoide provoca la diseccitazione del relè medesimo. |
CARATTERISTICHE TECNICHE |
||
|
Dimensioni : |
100 x 160 mm |
|
Connettore : |
DIN 41612 forma F 48 pin |
|
Alimentazione : |
24 Vcc +/- 10% |
|
Corrente : |
24V 180 mA |
|
Temperatura di funzione : |
-10 +55°C |
|
Alimentazione Solenoide : |
110 Vcc –15/+25% ( limiti di taratura ) |
|
Corrente nominale solen. : |
118 mA |
|
Corrente min. solen. : |
50mA (in presenza comando, regolabile da trimmer) |
|
Corrente max solen. : |
400mA (in presenza comando, regolabile da trimmer) |
|
Corrente solen. : |
15 < I > 20 mA ( in assenza comando ) |
|
I dati di cui sopra sono riferiti al
solenoide BIFFI avente le seguenti caratteristiche :
|
Tensione di funzionam. : |
110V +/- 10% |
|
Corrente a freddo ( |
0,135 A |
|
Potenza a freddo : |
16W |
|
Resistenza a freddo : |
750 Ohm |
|
Corrente a caldo ( |
0,118A |
|
Potenza a caldo : |
13,5W |
|
Resistenza a caldo : |
900 Ohm |
|
Min. corrente di eccit. |
0,075A |
|
Corrente di non eccit. : |
0,025A |
La scheda GSE
Per tensioni diverse da 110V
è necessario modificare anche le resistenze d’ingresso 110V interne alla
scheda.
Schemi di riferimento della presente
descrizione sono :
|
|
